Percepcja 360° do zastosowań terenowych

Mid-360

Ten sam ekosystem. Większy zasięg.

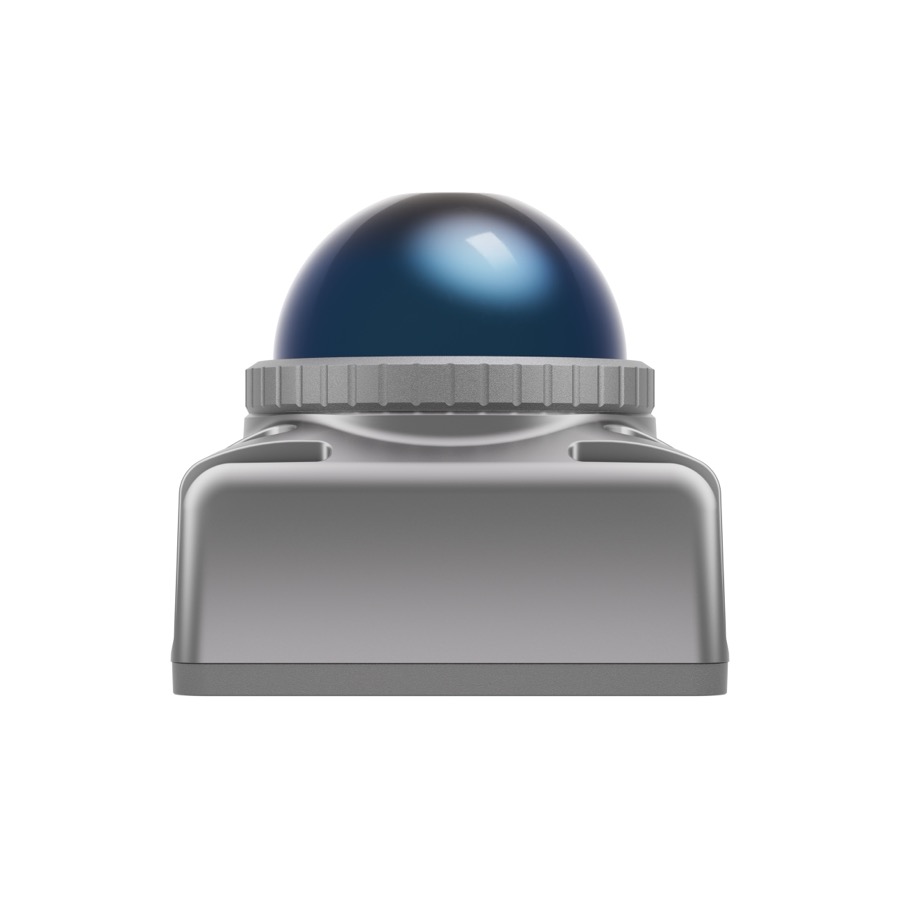

Sensor LiDAR Mid-360
Poprzednia generacja

Mid-360 został zastąpiony przez Mid-360S i nie jest już dostępny w sprzedaży. Tę stronę utrzymujemy jako referencję techniczną dla istniejących wdrożeń.

Zobacz Mid-360S

Mid-360 to poprzednia generacja kompaktowego sensora 360° Livox, zastąpiona przez Mid-360S. Ma ten sam hybrydowy wzorzec skanowania z obrotowym lustrem, pole widzenia 360°×59°, interfejs montażowy i SDK co następca. Mid-360S poprawia zakres zasięgu i precyzję z bliska; poniższe wartości to specyfikacja producenta dla oryginalnego Mid-360.

360°×59°Pole widzenia
40 mZasięg @10% odbicia
200 000Punktów / sekundę
65×65×60Wymiary dł.×szer.×wys. (mm)
265 gMasa
≤ 6,5 WMoc znamionowa
Pokrycie sceny

360° pokrycie na większą skalę

Mid-360 wykorzystuje tę samą technologię hybrydową z obrotowym lustrem co Mid-360S, zapewniając poziome pole widzenia 360° oraz pionowe 59°. Wzmocniona optyka odbiorcza przesuwa granicę efektywnego zasięgu dalej, co pozwala robotom terenowym wcześniej wykrywać przeszkody i spokojniej planować trasę.

Konstrukcja

Wzmocniona optyka do zastosowań terenowych

Mid-360 zachowuje kompaktowe proporcje rodziny Mid360, ale jego obudowa i układ optyczny zostały wzmocnione z myślą o pracy na zewnątrz — w zmiennych warunkach oświetleniowych, wilgoci i zapyleniu placów budowy czy terenów rolniczych.

IP67 Odporność na pył i wodę −20°C … 55°C Zakres temperatury pracy 65×65×60 mm Ten sam interfejs montażowy
Zasięg

Większy zasięg, ta sama zwinność

Mid-360 wykrywa cele o odbiciu 10% w odległości do 40 m, a powierzchnie silnie odbijające (80%) do 70 m. Aktywna odporność na zakłócenia i praca niezależna od oświetlenia są wspólne z następcą Mid-360S.

40 m

Zasięg detekcji przy odbiciu celu 10%

Aktywna

Odporność na zakłócenia od innych sensorów LiDAR w otoczeniu

70 m

Zasięg detekcji przy odbiciu celu 80%

Rozdzielczość kątowa poprawia się wraz z czasem integracji:

Gęstość chmury punktów po 0,1 s

0,1 s integracji

Gęstość chmury punktów po 0,5 s

0,5 s integracji

Gęstość chmury punktów po 2 s

2 s integracji

Gęstość danych

Lepsza percepcja we wnętrzach, większa efektywność

Podobnie jak Mid-360S, Mid-360 zapewnia zaawansowaną percepcję 3D w porównaniu z jednoliniowymi sensorami LiDAR 2D, dając robotom mobilnym wystarczającą ilość danych o otoczeniu do mapowania i pozycjonowania bez modyfikowania przestrzeni. Rozdzielczość kątowa Mid-360 również znacząco poprawia się wraz z czasem integracji danych, zwiększając skuteczność wykrywania małych obiektów.

Praca na zewnątrz

Zgodność ze scenariuszami zewnętrznymi otwiera nowe możliwości

Mid-360 nie jest wrażliwy na oświetlenie otoczenia — ani we wnętrzach, ani na zewnątrz. Chmura punktów wspomaga roboty mobilne w nawigacji, unikaniu przeszkód i klasyfikacji wykrytych obiektów — ten sam fundament gotowy pod AI, rozwinięty później w Mid-360S.

Zastosowania

Rekomendowane platformy montażowe

Mid-360 zastępuje zestawy kilku czujników 2D jednym kompaktowym modułem 3D — sprawdza się wszędzie tam, gdzie liczy się waga, rozmiar i pełne pokrycie sceny.

Mapowanie powietrzne i inspekcje

Drony inspekcyjne i pomiarowe

Zamontowany na platformach wielowirnikowych, takich jak DJI Matrice 400, Mid-360 zapewnia dronowi rzeczywistą świadomość otoczenia 3D do śledzenia terenu, dzięki czemu loty inspekcyjne są bezpieczniejsze.

Dron inspekcyjny DJI Matrice 400 w locie
Rolnictwo

Drony rolnicze

Wizualizacja chmury punktów LiDAR w czasie rzeczywistym zapewnia wyraźniejsze i bardziej intuicyjne wykrywanie przeszkód w porównaniu z FPV. Jest to szczególnie cenne w przypadku małych przeszkód lub pracy w nocy, zapewniając lepszą orientację operacyjną i bezpieczeństwo w dronach rolniczych.

Sensor LiDAR Mid-360 zamontowany na ramie drona rolniczego
Pomiary i reality capture

Ręczne skanery SLAM

Systemy ręczne — jak Topcon CR-S2 — to jedno z najszybciej rosnących zastosowań sensorów takich jak Livox Mid-360, łączące pozycjonowanie SLAM w czasie rzeczywistym z gęstą, kolorowaną chmurą punktów. Parametry tej klasy urządzeń są charakterystyczne: do 200 000 punktów na sekundę i zasięg do 70 m przy odbiciu 80–90%, przy dokładności rzędu 2 cm i obsłudze przez jedną osobę. Pełne pokrycie w poziomie oznacza, że operator nie musi celować głowicą — idzie normalnym krokiem, a chmura buduje się dookoła niego, także w pionie: posadzka, ściany i sufit w jednym przejściu.

Typowe zastosowania to dokumentacja powykonawcza i scan-to-BIM, monitoring postępu robót, inwentaryzacja przestrzeni podziemnych, pomiary objętości hałd oraz szybka dokumentacja zdarzeń. Warto pamiętać, że skanowanie mobilne obarczone jest dryfem trajektorii — przy wymaganiach dokładności geodezyjnej na pojedynczym punkcie właściwym narzędziem pozostaje skaner statyczny lub tachimetr.

Ręczny skaner SLAM Topcon CR-S2 podczas pracy w terenie
Magazyny i logistyka

Wózki widłowe AGV

Zamontowany na wózkach widłowych AGV, Mid-360 zapewnia pełne pokrycie 360° wokół pojazdu, eliminując martwe strefy podczas załadunku i rozładunku w wąskich alejkach magazynowych.

Obudowa IP67 przy masie 265 g pozwala na montaż na dachu kabiny lub na maszcie bez ingerencji w konstrukcję nośną, a wbudowany IMU i sterownik Livox ROS Driver 2 skracają drogę od prototypu do wdrożenia produkcyjnego.

Sensor pełni funkcję percepcyjną i nawigacyjną — w aplikacjach objętych wymogami bezpieczeństwa maszyn pracuje jako uzupełnienie certyfikowanego skanera bezpieczeństwa, nie jako jego zamiennik.

Robotyka mobilna

Roboty i platformy kroczące

W autonomicznych robotach mobilnych (AMR) oraz w robotach kroczących jak np. Unitree, głowica lidar Mid-360 dostarcza gęste dane 3D do mapowania i nawigacji, zastępując zestawy kilku czujników 2D jednym kompaktowym modułem umieszczonym na szczycie platformy.

Pełne pokrycie w poziomie eliminuje martwe strefy wokół robota, dzięki czemu ten sam sensor obsługuje lokalizację, wykrywanie przeszkód i dokowanie — bez dokładania czujników kierunkowych i bez wzajemnej kalibracji kilku urządzeń o różnych wysokościach montażu. Wysokie pole widzenia w pionie ma szczególne znaczenie na platformach czworonożnych: przy każdym kroku korpus robota kołysze się w osiach pitch i roll, a lidar płaszczyznowy traci wtedy odniesienie do otoczenia. Mid-360 utrzymuje ciągłość obserwacji zarówno posadzki, jak i elementów podwieszanych, co pozwala prowadzić robota po schodach, kratownicach i nierównym terenie technicznym.

Czworonożny robot Unitree Go2 z sensorem Mid-360 zamontowanym na górze
Roboty mobilne i platformy inspekcyjne

Jeden sensor, dwie funkcje: nawigacja i pomiar

W robotach inspekcyjnych Livox Mid-360 zastępuje typowy podział na „czujnik do jazdy” i „czujnik do pomiaru”. Ta sama głowica prowadzi platformę po obiekcie i jednocześnie rejestruje chmurę punktów, która staje się dokumentacją stanu instalacji. Dla integratora oznacza to mniej sprzętu na pokładzie, jeden strumień danych do synchronizacji i niższy koszt jednostkowy robota.

Dlaczego akurat Mid-360?

Pole widzenia 360° × 59° pokrywa całe otoczenie platformy bez martwych stref — bez konieczności montażu kilku czujników kierunkowych czy obracania głowicy. Wbudowane IMU, stopień ochrony IP67 przy masie 265 g i wymiarach 65 × 65 × 60 mm mieści się nawet na niewielkiej platformie.

Robot AMR z LiDAR-em Mid-360 jadący alejką magazynową LiDAR Mid-360 na sztywnym montażu na platformie robota mobilnego
Który model wybrać?

Mid-360S vs Mid-360

Oba modele dzielą tę samą platformę 360° — pełne porównanie specyfikacji poniżej.

Livox Mid-360SMid-360SPorównaj specyfikacjeLivox Mid-360Mid-360Jesteś tutaj
Zasięg (@100 klx)40 m @10%
100 m (cut-off)
40 m @10%
70 m @80%
Współczynnik fałszywych alarmów (@100 klx)< 0.01%< 0.01%
Dokładność pomiaru odległości≤ 2 cm (@10 m)
≤ 4 cm (@0.2 m)
≤ 2 cm (@10 m)
≤ 3 cm (@0.2 m)
Losowa dokładność kątowa (1σ)< 0.15°< 0.15°
Poziome pole widzenia360°360°
Pionowe pole widzenia−7°…52°−7°…52°
Rozbieżność wiązki0.1° × 1°0.1° × 1°
Wydajność pomiaru200,000 pts/s
(first return)
200,000 pts/s
(first return)
Napięcie zasilania9–27 V DC9–27 V DC
Pobór mocyRated ≤ 6.5 W
Startup ≤ 18 W
Rated ≤ 6.5 W
Startup ≤ 18 W
Wymiary (dł.×szer.×wys.)65 × 65 × 60 mm65 × 65 × 60 mm
Masa265 g265 g
Temperatura pracy−20 °C…55 °C−20 °C…55 °C
Synchronizacja czasuIEEE 1588-2008 (PTPv2)
GPS (UTC + PPS)
IEEE 1588-2008 (PTPv2)
GPS (UTC + PPS)
Interfejs danych100 Mbps Ethernet100 Mbps Ethernet
Długość fali lasera i klasa bezpieczeństwa905 nm · Class 1905 nm · Class 1
Stopień ochronyIP67IP67

Źródło: oficjalna karta specyfikacji Livox.

Przypisy

  1. Efektywny zasięg Mid-360 różni się w zależności od obszaru pola widzenia — im bliżej górnej granicy pionowego FOV, tym krótszy zasięg efektywny, a im bliżej dolnej, tym dłuższy.
  2. Dla obiektów w odległości 0,15–0,25 m od sensora dane chmury punktów są dostępne, jednak ze względu na ograniczoną dokładność w tym zakresie mają charakter wyłącznie poglądowy.
  3. Zasięg detekcji mierzony w temperaturze otoczenia 25°C: 40 m dla celu o odbiciu 10% oraz 70 m przy odbiciu 80%. Wartości zmierzone w warunkach kontrolowanych.
Specyfikacja techniczna

Pełne dane techniczne Mid-360

ModelMid-360
Zalecane zastosowaniaAGV/AMR, roboty mobilne komercyjne, roboty koszące
Zasięg detekcji (@100 klx)40 m @10% odbicia · 70 m @80% odbicia
Współczynnik fałszywych alarmów (@100 klx)< 0,01%
Dokładność odległości≤ 2 cm (@10 m) · ≤ 3 cm (@0,2 m)
Losowa dokładność kątowa (1σ)< 0,15°
Pole widzenia (FOV)Poziomo 360° · Pionowo −7°…52°
Rozbieżność wiązki0,1° × 1° (typowa)
Wydajność pomiaru200 000 pkt/s (pierwsze odbicie)
Napięcie zasilania9–27 V DC
Pobór mocyZnamionowa ≤ 6,5 W · Rozruchowa ≤ 18 W
Wymiary (dł.×szer.×wys.)65 × 65 × 60 mm
Masa265 g
Temperatura pracy−20 °C do 55 °C
Synchronizacja czasuIEEE 1588-2008 (PTPv2) · GPS (czas UTC + impuls PPS)
Interfejs danych100 Mbps Ethernet
Długość fali lasera i klasa bezpieczeństwa905 nm · Klasa 1, bezpieczny dla oka
Stopień ochronyIP67

Wszystkie powyższe wartości pochodzą z oficjalnej karty specyfikacji Livox.

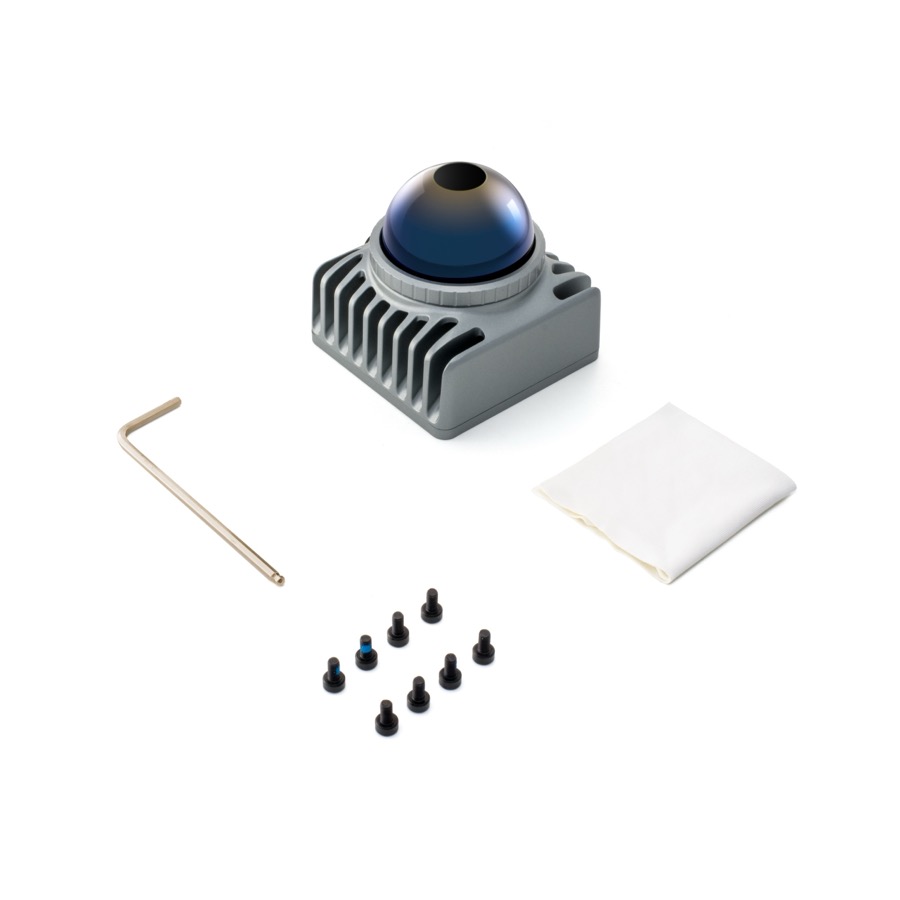

Dokumentacja

Instrukcje i informacje o produkcie

Mid-360 dzieli platformę i układ złączy z Mid-360S — poniższa oficjalna dokumentacja Livox obejmuje montaż i instalację dla obu modeli.

Instrukcja obsługi platformy Mid-360 (PDF) Pełny przewodnik montażu, okablowania i mocowania
Pobierz PDF
Model 3D platformy Mid-360 (STEP) Plik CAD referencyjny do projektowania mocowań i integracji
Pobierz STEP
FAQ

Najczęściej zadawane pytania

Czym różni się Mid-360 od Mid-360S?

Mid-360S to nowsza rewizja i model aktualnie dostępny. Oba mają to samo pole widzenia 360°×59°, 200 000 pkt/s, obudowę 65×65×60 mm i masę 265 g. Mid-360S ma podany zasięg odcięcia 100 m, a Mid-360 — 70 m przy odbiciu 80%; nieznacznie różni się precyzja z bliska (≤4 cm vs ≤3 cm przy 0,2 m).

Czy Mid-360 jest kompatybilny z akcesoriami montażowymi Mid-360S?

Podstawowy wzorzec otworów montażowych jest zgodny, jednak ze względu na nieco większe wymiary obudowy zalecamy sprawdzenie dokumentacji mechanicznej przed integracją w bardzo ciasnej zabudowie.

Jakie metody synchronizacji czasu obsługuje Mid-360?

GPS (PPS + GPRMC) oraz PTP (IEEE 1588-2008 PTPv2) — identycznie jak w Mid-360S.

Czy Mid-360 nadaje się do pracy w wysokiej wilgotności lub deszczu?

Tak, klasa szczelności IP67 zapewnia ochronę przed zanurzeniem do 1 m oraz przed pyłem — sensor jest przystosowany do pracy w typowych warunkach zewnętrznych.

Jakie są wymagania dotyczące napięcia zasilania?

9–27 V DC. Ze względu na wyższy pobór mocy (8 W typowo) zalecamy przewód zasilający o przekroju minimum 1 mm² przy długościach powyżej 5 m.

Czy mogę użyć tego samego SDK i sterowników ROS co w innych sensorach Livox?

Tak, Mid-360 jest w pełni zgodny z Livox SDK2 oraz sterownikami ROS/ROS2 wykorzystywanymi w pozostałych modelach.

Czy Mid-360 działa poprawnie w bezpośrednim świetle słonecznym?

Tak, podobnie jak Mid-360S, wydajność sensora nie zależy od poziomu oświetlenia zewnętrznego.

Jaki jest szacowany czas MTTF Mid-360?

Szacowany czas MTTF wynosi ok. 28 000 godzin, wyliczony na podstawie testów starzenia w warunkach kontrolowanych.
